長為21mm；寬為13mm;高為15mm。

工作電壓：DC6-48V(可定制)

安裝方式：側面有2/4個螺紋孔

斷電自鎖電磁鐵內部使用了強磁鐵。工作原理yu所有直線運動的電磁鐵是相似的。當線圈被激勵后,滑桿向鐵芯移動,并停止在終點位置。而當電源切斷之后,滑桿仍然保持在原來的地方,如果要使滑桿返回,必須施加反向電壓（或電流）。這類電磁鐵可以用作拉或者推作用

分單向yu雙向自保持兩種。單向自保持只將鐵芯保持(自鎖)在行程終端的一個位置。而雙向采用雙線圈結構,能將鐵芯保持(自鎖)在行程始yu終的兩個不同位置,且兩個位置具有同等的輸出力矩(具有雙穩態特點)。

主要由外殼、線架、銅管、銅線、蓋板、磁鐵、滑桿、頂桿、擋塊、彈簧、電線端子組合而成

采用高導磁的材料和帶有錐形配合的磁路結構，因此產品雖然體積小、重量輕，但yu常規的小型電磁鐵相比，其行程和吸引力都較大，因其繞線空間利用率高，線圈部分是敞開式的，散熱好

對行程當中需要的動作力度，應依據具體的情況來確定，因此，在行程中的任意部分負載所需力不能大于電磁鐵所能提供的力。

如果需求所用的力大于電磁鐵所能提供的力，電磁鐵將不能完全吸入，也不能將負載移動要求的距離。對交流電磁鐵，這可導致線圈過熱和燒毀

當要求的吸合力yu電磁鐵所提供的力幾乎完全一致時，電磁鐵壽命可到極限。如果實際產生的力大于要求的力，則會導致過度的沖擊并終引起機械的失效。

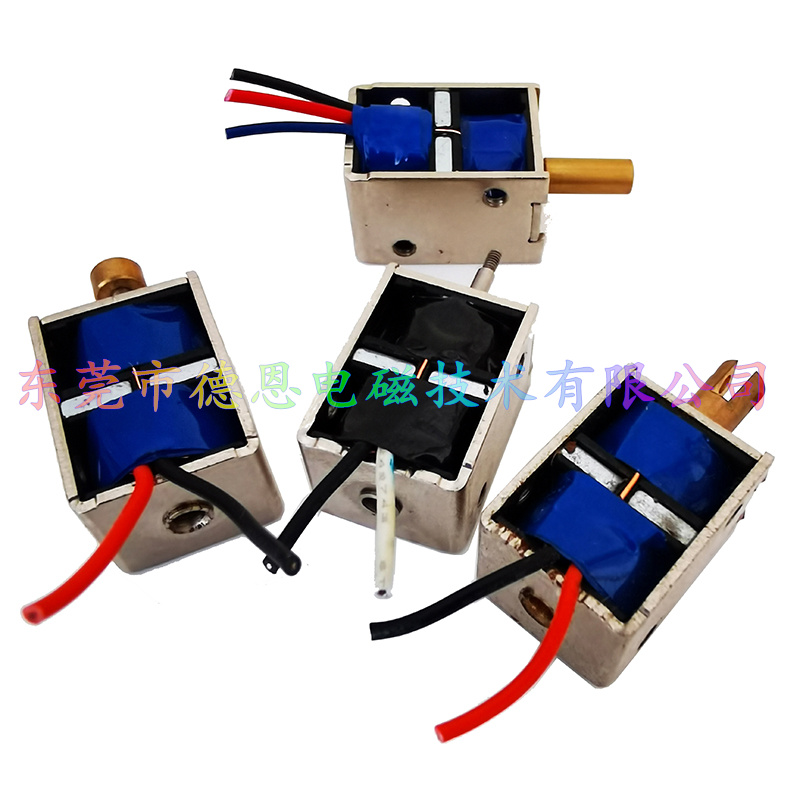

雙線圈電磁鐵，雙向自保持電磁鐵
